Allplan-Quick-Tipps: Wände perfekt knicken & 3D-Körper präzise trennen
Kennen Sie das? Manchmal sind es die kleinen Kniffe in Allplan, die den Unterschied zwischen einem frustrierenden Klick-Marathon und einem flüssigen, professionellen Workflow ausmachen. In unserem heutigen Zwei-Wochen-Update schauen wir uns zwei Funktionen an, die Ihre Modellierung im Handumdrehen sauberer und effizienter machen.
Tipp 1: Wände exakt knicken – Das Geheimnis der Wandachse

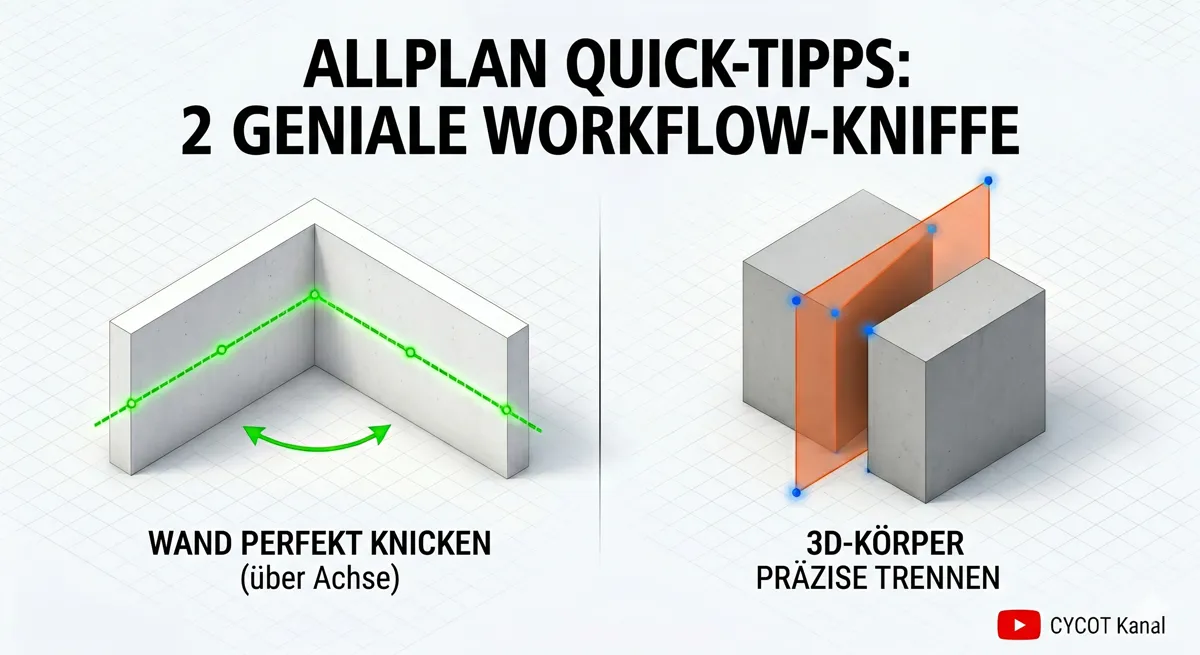

Sie stehen vor der Aufgabe, eine bestehende Wand so zu knicken, dass sie sauber horizontal und vertikal weiterläuft? Wer hier einfach blind auf die Wand klickt, erlebt schnell eine Enttäuschung: Oft verzieht sich nur eine einzelne Schicht oder das Bauteil wird unschön „verbeult“.
Die Lösung für dieses Problem liegt in einer Achse, die standardmäßig im Hintergrund schlummert und oft gar nicht eingeblendet ist: der Bauteilachse. Wenn Sie diese gezielt über die Optionen für Bauteile und Architektur aktivieren, sehen Sie sofort, wo der Hebel angesetzt werden muss. Nutzen Sie nun das richtige Modifikationswerkzeug direkt auf dieser Achse, lässt sich die Wand plötzlich als perfektes Ganzes knicken. Kombiniert mit intelligent eingesetzten Spurlinien treffen Sie exakt die gewünschte Flucht – und für den perfekten Abschluss lassen sich verbleibende Ecken im Nachgang sauber miteinander verschneiden.
Tipp 2: Freies Modellieren – 3D-Körper mit Ebenen sauber durchtrennen
Komplexere Entwürfe und Bauteile erfordern im Planungsalltag oft unkonventionelle Schnitte. Wenn Sie beispielsweise einen Würfel oder einen anderen geometrischen 3D-Körper in zwei separate Teile zerlegen möchten, ist eine Schnittebene der Schlüssel zum Erfolg.
Allplan bietet dafür im Bereich des freien Modellierens ein extrem mächtiges Werkzeug. Anstatt Geometrien aufwendig neu zu zeichnen oder zu trimmen, spannen Sie einfach eine virtuelle 3D-Ebene auf. Das Geniale daran: Sie sind völlig flexibel und können diese Trennebene über drei frei definierbare Punkte im Raum aufbauen – selbst wenn diese Punkte auf völlig unterschiedlichen Höhen liegen. Sobald die Ebene definiert ist, wird der Körper sauber durchtrennt und Sie können die entstandenen Einzelteile mit den passenden Werkzeugen ganz einfach separat verschieben und weiterverarbeiten.
