Prozedurale Modellierung: Änderungen ohne aufwendige Nacharbeit
Eine der wichtigsten Neuerungen in SketchUp 2027 ist die Einführung der sogenannten SketchUp Procedures. Damit lassen sich geometrische Elemente erstellen, deren Aufbau und Parameter auch nachträglich verändert werden können.
Bislang bedeuteten Änderungen an komplexen oder wiederholten Geometrien häufig, dass Modellierungsschritte erneut durchgeführt werden mussten. Die neuen prozeduralen Werkzeuge reduzieren diesen Aufwand.
Dazu gehören:
- Copy Along: Gruppen und Komponenten können entlang eines Pfades vervielfältigt werden. Abstände, Pfadverlauf und Geometrie bleiben nachträglich veränderbar.
- Follow Me: Das bekannte Werkzeug unterstützt jetzt mehrere Extrusionsprofile innerhalb von Gruppen oder Komponenten und erhält dabei Materialien und Attribute.
- Solid Tools: Ausgewählte Volumenkörperoperationen unterstützen prozedurale Komponenten und können bestehende Objektstrukturen und Metadaten erhalten.
Der Vorteil in der Praxis: Wiederkehrende Bauteile wie Geländer, Fassadenelemente oder Profile können flexibler modelliert und bei Planungsänderungen schneller angepasst werden.
Die neuen Funktionen stehen in SketchUp für Desktop zur Verfügung und sind damit Bestandteil von SketchUp Pro sowie der darauf aufbauenden Produktpakete.

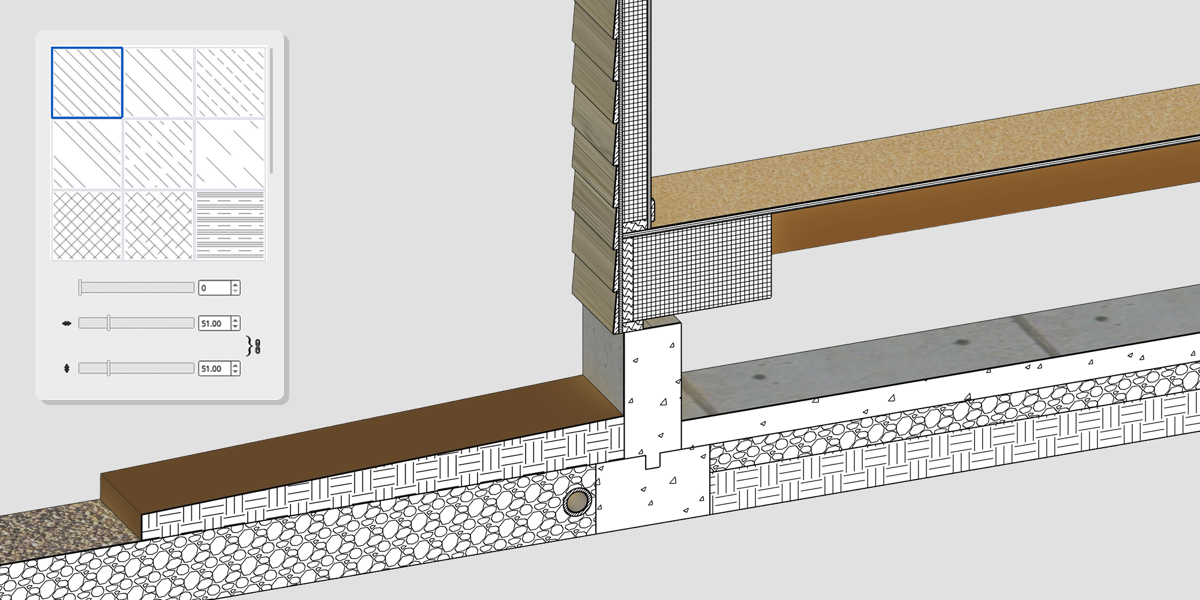

Neue Schnittschraffuren für aussagekräftigere Modelle
Mit SketchUp 2027 können Schnittflächen mit individuellen Schraffuren versehen werden. Diese lassen sich Materialien, Gruppen oder Komponenten zuordnen.
Anwender können auf eine vorhandene Musterbibliothek zurückgreifen oder eigene Schraffuren importieren, unter anderem aus PAT-Dateien.
Damit können unterschiedliche Materialien und Bauteilschichten in Schnittdarstellungen besser voneinander unterschieden werden.
Gerade bei Architektur- und Ausführungsplanungen bietet diese Neuerung Vorteile: Schnittdarstellungen werden verständlicher und die Aufbereitung für die weitere Dokumentation wird vereinfacht.
AutoFit: Komponenten passen sich automatisch an
Auch die Live Components werden erweitert.
Die neue Funktion AutoFit ermöglicht es, entsprechend vorbereitete Live Components auf einer Modellfläche zu platzieren. Größe und Form passen sich dabei automatisch an die vorhandene Geometrie an.
Das vereinfacht beispielsweise das Einsetzen von geeigneten Bauteilen, die sich an bestimmte Abmessungen oder Flächen anpassen müssen.
Statt Komponenten bei jeder Platzierung manuell zu konfigurieren, können Anwender passende Elemente schneller in ihre Modelle integrieren.
Mehrere Modelle gleichzeitig bearbeiten
SketchUp 2027 ermöglicht erstmals die Verwaltung mehrerer geöffneter Modelle innerhalb einer einzigen Anwendungsinstanz.
Dafür stehen Registerkarten und frei positionierbare Modellfenster zur Verfügung. Diese können auch auf einen zweiten Monitor verschoben werden.
Das erleichtert beispielsweise den Vergleich verschiedener Entwurfsvarianten oder die Übernahme von Elementen aus bestehenden Projekten.
Gleichzeitig wurden die Benutzeroberflächen von Windows und macOS vereinheitlicht. Insbesondere Mac-Anwender profitieren von zusätzlichen Möglichkeiten bei der Anordnung der Werkzeugleisten und Bedienfelder.
Scan Essentials 2027: Ein großer Schritt bei der Punktwolkenverarbeitung
Besonders umfangreich fallen die Neuerungen für Anwender von SketchUp Pro Scan, Pro Advanced Workflows und Studio aus.
Mit Scan Essentials lassen sich Punktwolken als Grundlage für die 3D-Modellierung einsetzen. SketchUp 2027 erweitert die Möglichkeiten zur Verwaltung, Analyse und Bearbeitung dieser Daten erheblich.
Automatische Klassifizierung von Punktwolken
Eine der wichtigsten Neuerungen ist die automatische Klassifizierung von Punktwolken.
Die Software kann verschiedene Objektkategorien erkennen und entsprechend zuordnen.
Im Innenbereich gehören dazu beispielsweise Böden, Wände und Decken. Im Außenbereich können unter anderem Gebäude, Vegetation, Masten und Gelände unterschieden werden.
Dadurch lassen sich Punktwolkendaten gezielter analysieren und als Grundlage für die Bestandsmodellierung verwenden.
Punktwolken gezielt bearbeiten
Mit der neuen editierbaren ScanDataBase (SDB) wird die bisherige schreibgeschützte RWP-Projektdatenbank abgelöst.
Anwender können Punktwolkenbereiche auswählen, entfernen oder als separate Punktwolken anlegen. Auch die Verwaltung einzelner Scan-Stationen wird vereinfacht.
Neue Möglichkeiten bei Clipping-Boxen und Darstellungsfarben erleichtern zusätzlich die Arbeit mit komplexen Bestandsdaten.
Weitere Importformate
Scan Essentials unterstützt jetzt zusätzliche Dateiformate, darunter:
- Autodesk ReCap (RCP)
- Trimble TDX
- Gaussian-Splatting-Daten im PLY-Format
Der Vorteil für Planungsbüros: Punktwolken lassen sich umfassender aufbereiten, störende Datenbereiche gezielter ausblenden oder entfernen und relevante Gebäudestrukturen leichter identifizieren.
Gerade bei Umbauten, Sanierungen und der Planung im Bestand können diese Funktionen die Erstellung von 3D-Bestandsmodellen erleichtern.
Verbesserter BIM- und CAD-Datenaustausch
SketchUp 2027 verbessert außerdem den Import und Export verschiedener CAD- und BIM-Formate.
IFC und TrimBIM
Die IFC-Unterstützung wurde an mehreren Stellen erweitert.
So können nun zusätzliche Geometrietypen importiert werden, beispielsweise bestimmte Bewehrungselemente. Beim Import lässt sich außerdem genauer steuern, wie IFC-Klassen und Ebenen in SketchUp organisiert werden.
Neu ist auch die Unterstützung von Koordinatenreferenzsystemen (CRS). Georeferenzierte Modelle können ihre Positions- und Koordinateninformationen beim IFC-Export mitgeben.
Das ist besonders wichtig bei Projekten, in denen Modelle aus unterschiedlichen Planungssystemen zusammengeführt werden müssen.

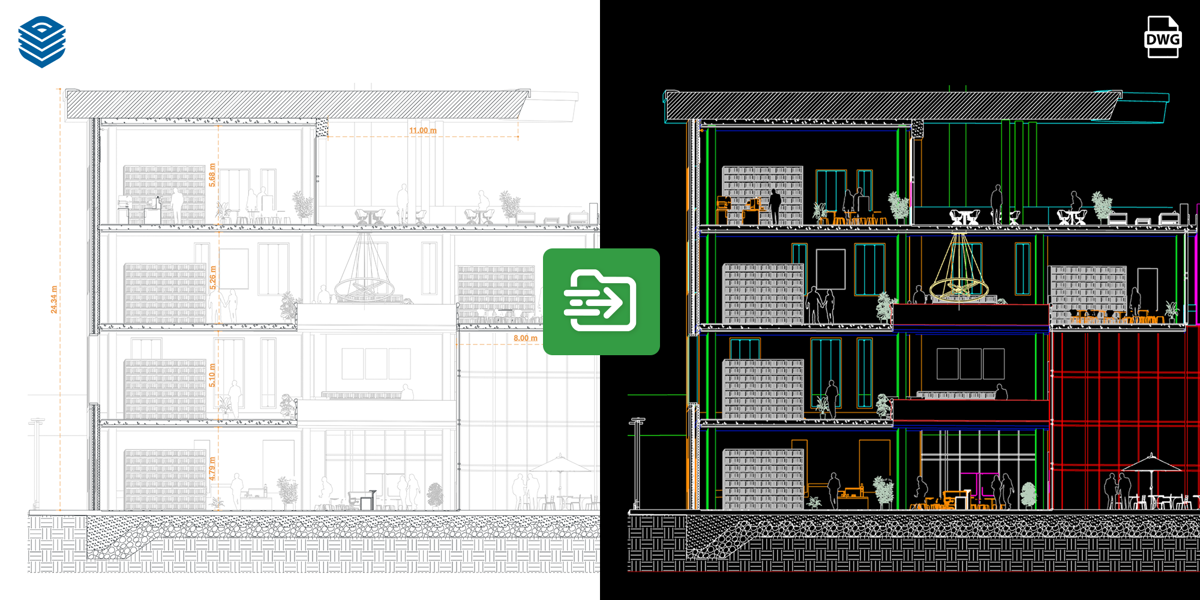

DWG und DXF
Auch der Austausch mit DWG- und DXF-Dateien wird flexibler.
Neue Importoptionen ermöglichen eine gezieltere Übernahme von Texten, Bemaßungen, Schraffuren und Metadaten. Beim Export stehen zusätzliche Einstellungen für die Geometrie zur Verfügung.
Damit können Informationen aus anderen CAD-Systemen besser erhalten und für die Weiterbearbeitung genutzt werden.
USD
Die Unterstützung für das Universal Scene Description-Format wurde ebenfalls erweitert. Zusätzliche Import- und Exportmöglichkeiten erleichtern den Datenaustausch mit geeigneten Visualisierungs- und 3D-Anwendungen.
Für Anwender von SketchUp Pro Advanced Workflows und Studio sind diese Neuerungen besonders interessant, da hier weitere Werkzeuge wie der Revit Importer zur Verfügung stehen.
Die verbesserten Standard-Schnittstellen sind allerdings nicht exklusiv auf diese Produktpakete beschränkt.
LayOut 2027: Mehr Freiheit bei der Plangestaltung
Auch LayOut, die in SketchUp Pro und den darauf aufbauenden Paketen enthaltene Anwendung zur 2D-Dokumentation, erhält wichtige Verbesserungen.
Maßstäblich zeichnen ohne feste Papierseite
Der neue Zeichenmodus ermöglicht es, maßstäbliche Zeichnungen zunächst auf einer freien Arbeitsfläche zu erstellen, ohne sich direkt um die Seitengestaltung kümmern zu müssen.
Das schafft mehr Flexibilität bei der Entwicklung und Bearbeitung von Plänen.
Bildkorrekturen direkt in LayOut
Rasterbilder und geeignete Modellansichten können direkt in LayOut angepasst werden.
Dafür stehen unter anderem Einstellungen für Helligkeit, Kontrast, Transparenz, Farbton und Sättigung zur Verfügung.
Die Bearbeitung in einem externen Bildprogramm kann dadurch bei einfachen Korrekturen entfallen.
Schnellere Vektordarstellung
Eine überarbeitete Hidden-Line-Engine beschleunigt die Erzeugung von Vektorlinien bei komplexen Modellen.
Das kann insbesondere bei umfangreichen Projekten und detaillierten Planansichten die Wartezeiten reduzieren.
Welche Neuerungen sind in welchem SketchUp-Produkt enthalten?
Nicht jede Funktion ist in jedem SketchUp-Abonnement verfügbar. Die meisten Neuerungen betreffen die Desktop-Anwendung und sind deshalb in SketchUp Pro sowie den erweiterten Produktpaketen enthalten.
Die wichtigsten Unterschiede im Überblick:
| Produkt | Relevante Neuerungen in SketchUp 2027 |
| SketchUp Pro | Prozedurale Modellierung, AutoFit, Schnittschraffuren, mehrere Modellfenster, verbesserte CAD-/BIM-Schnittstellen und LayOut |
| SketchUp Pro Scan | Alle Neuerungen von Pro sowie die umfangreich erweiterte Punktwolkenverarbeitung mit Scan Essentials |
| SketchUp Pro Advanced Workflows | Alle Neuerungen von Pro und Scan; ergänzt durch erweiterte Möglichkeiten mit Revit Importer und Trimble Site Contractor |
| SketchUp Studio | Neuerungen von Pro und Scan sowie zusätzliche Werkzeuge für erweiterte Planungs- und Visualisierungsworkflows |
| SketchUp Go | Die hier vorgestellten Desktop- und LayOut-Funktionen sind nicht Bestandteil von Go |
Welche Version ist für welchen Einsatzbereich sinnvoll?
SketchUp Pro eignet sich für professionelle Anwender, die 3D-Modelle erstellen, bearbeiten und mit LayOut dokumentieren möchten. Die neuen Modellierungswerkzeuge und Schnittfunktionen bieten hier einen unmittelbaren Mehrwert.
SketchUp Pro Scan richtet sich besonders an Planungsbüros, die mit Punktwolken und Bestandsaufnahmen arbeiten. Die neuen Klassifizierungs- und Bearbeitungsfunktionen erweitern die Möglichkeiten bei der Bestandsmodellierung.
SketchUp Pro Advanced Workflows ist interessant, wenn zusätzlich Revit-Daten integriert werden oder spezielle Prozesse im Zusammenspiel mit Trimble-Lösungen erforderlich sind.
SketchUp Studio ergänzt die Modellierungs- und Scan-Funktionen um zusätzliche Möglichkeiten für Visualisierung und anspruchsvolle Projektworkflows.
Was ist beim Umstieg auf SketchUp 2027 zu beachten?
Neben den funktionalen Erweiterungen gibt es einige technische Änderungen.
SketchUp 2027 unterstützt auf dem Mac ausschließlich Geräte mit Apple-Silicon-Prozessor. Ältere Intel-Macs werden nicht mehr unterstützt.
Darüber hinaus wurde die integrierte Ruby-Version aktualisiert. Bei eingesetzten Erweiterungen sollte deshalb vor dem Umstieg geprüft werden, ob diese bereits mit SketchUp 2027 kompatibel sind.
Anwender von Scan Essentials sollten außerdem beachten, dass bestehende Projekte aus dem bisherigen RWP-Format in das neue SDB-Format überführt werden.
Fazit: SketchUp 2027 bringt mehr Flexibilität in die täglichen Arbeitsabläufe
SketchUp 2027 entwickelt sich an mehreren entscheidenden Stellen weiter.
Die prozeduralen Modellierungswerkzeuge vereinfachen spätere Änderungen an bestehenden Geometrien. Neue Schnittschraffuren und verbesserte LayOut-Funktionen unterstützen die Dokumentation. Gleichzeitig wird der Datenaustausch mit CAD- und BIM-Anwendungen erweitert.
Besonders große Veränderungen gibt es bei Scan Essentials. Die automatische Klassifizierung und die neuen Bearbeitungsmöglichkeiten schaffen zusätzliche Optionen bei der Arbeit mit Punktwolken und Bestandsmodellen.
Welche SketchUp-Version für Ihren Arbeitsalltag die richtige ist, hängt vor allem davon ab, ob Sie ausschließlich modellieren und dokumentieren oder zusätzlich mit Punktwolken, Revit-Daten und erweiterten Projektworkflows arbeiten.
