IFC schafft eine gemeinsame Grundlage für den Austausch von BIM-Daten zwischen unterschiedlichen Anwendungen und Projektbeteiligten. In der Praxis zeigt sich jedoch häufig: Ein IFC-Modell lässt sich problemlos öffnen – für den nächsten Arbeitsschritt ist es trotzdem noch nicht optimal vorbereitet.
Der Grund dafür liegt nicht unbedingt im Dateiformat. Ein standardisiertes Austauschformat bedeutet nicht automatisch standardisierte Inhalte.
Gleicher Standard, unterschiedliche Daten

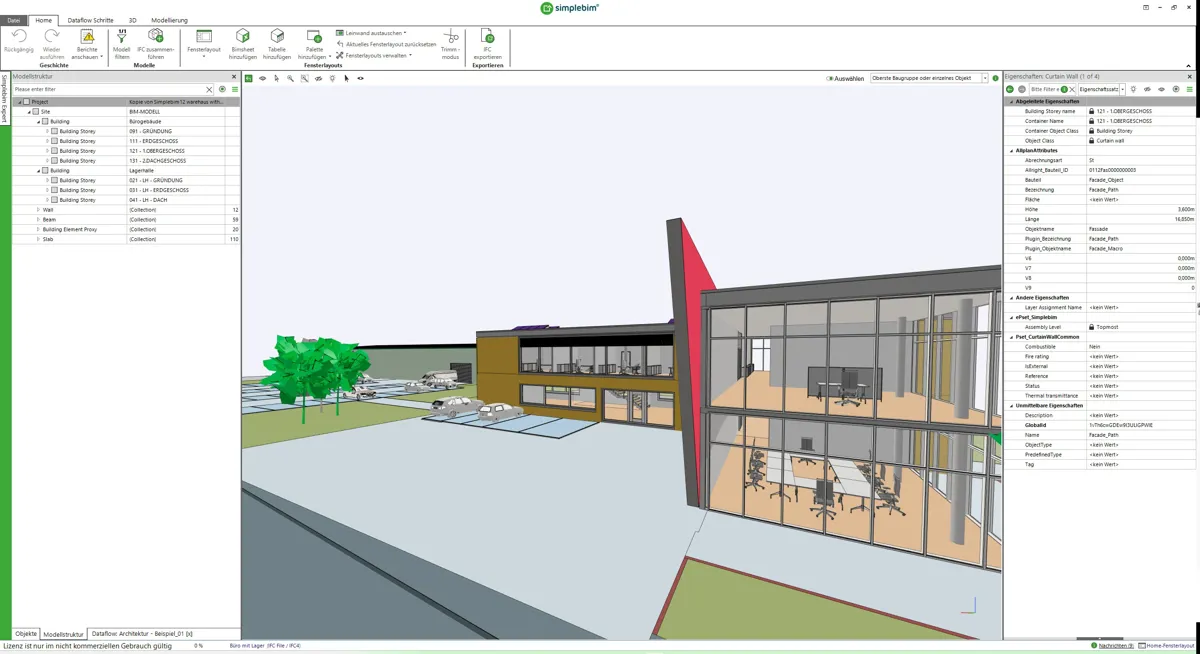

IFC definiert eine gemeinsame Struktur für den Austausch von BIM-Modellen. Welche Informationen ein konkretes Modell enthält, wie Eigenschaften bezeichnet werden und wie die Daten strukturiert sind, hängt jedoch vom Ausgangsmodell und dessen Verwendung ab.
So können IFC-Modelle beispielsweise:
- mehr Informationen und Geometrie enthalten als benötigt,
- unvollständige oder uneinheitliche Eigenschaften aufweisen,
- Datenstrukturen enthalten, die für nachgelagerte Anwendungen nicht optimal geeignet sind,
- für den vorgesehenen Anwendungsfall benötigte Informationen nicht enthalten.
Deshalb reicht in der Praxis die Frage „Ist das eine gültige IFC-Datei?“ allein nicht aus.
Entscheidend ist vielmehr: Enthält das Modell die richtigen Informationen in einer Form, die für den nächsten Prozessschritt geeignet ist?
Was gebraucht wird, hängt vom Anwendungsfall ab

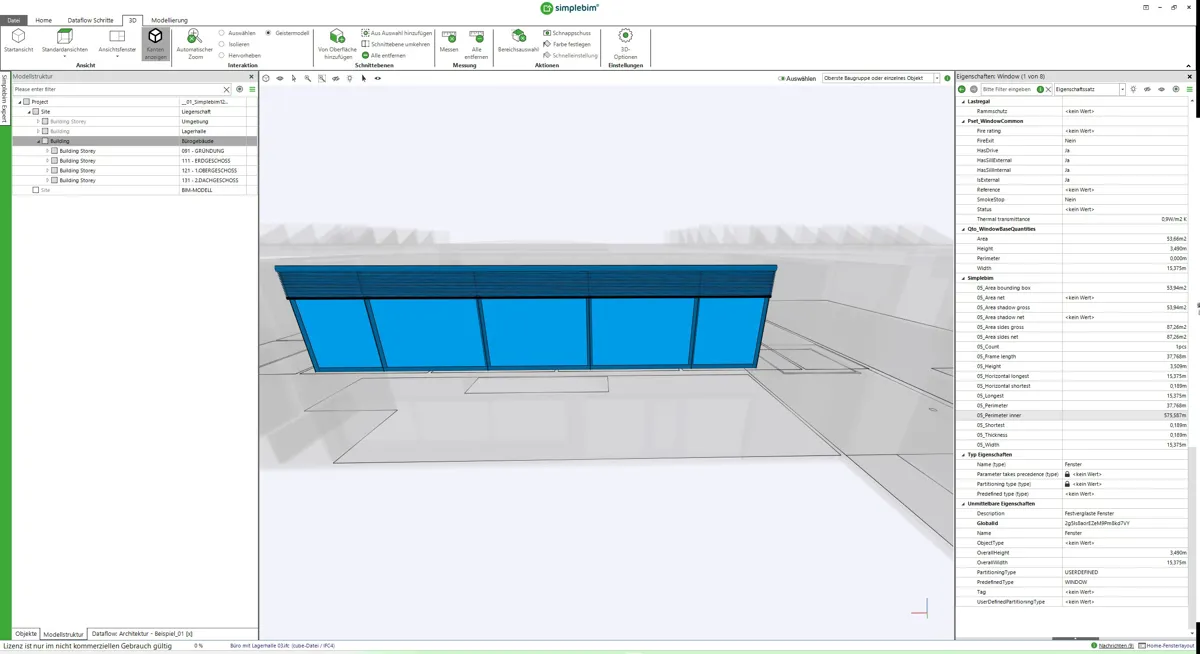

Nicht jeder Projektbeteiligte benötigt dieselben Informationen.
Für die Projektkoordination kann ein umfangreiches Gesamtmodell sinnvoll sein. Ein Tragwerksplaner benötigt daraus möglicherweise nur bestimmte Bauteile. Für die TGA-Planung sind wiederum andere Modellinformationen relevant.
Auch Bauunternehmen stellen andere Anforderungen an die Daten – etwa wenn Mengen ermittelt oder Modelle entsprechend dem Bauablauf strukturiert werden sollen. Für den späteren Betrieb können zusätzliche Eigenschaften erforderlich sein.
Das IFC-Modell bildet damit die gemeinsame Datengrundlage. Wie diese Daten weiterverwendet werden können, entscheidet sich jedoch am konkreten Anwendungsfall.
IFC-Daten mit Simplebim gezielt aufbereiten
Hier setzt Simplebim® an.

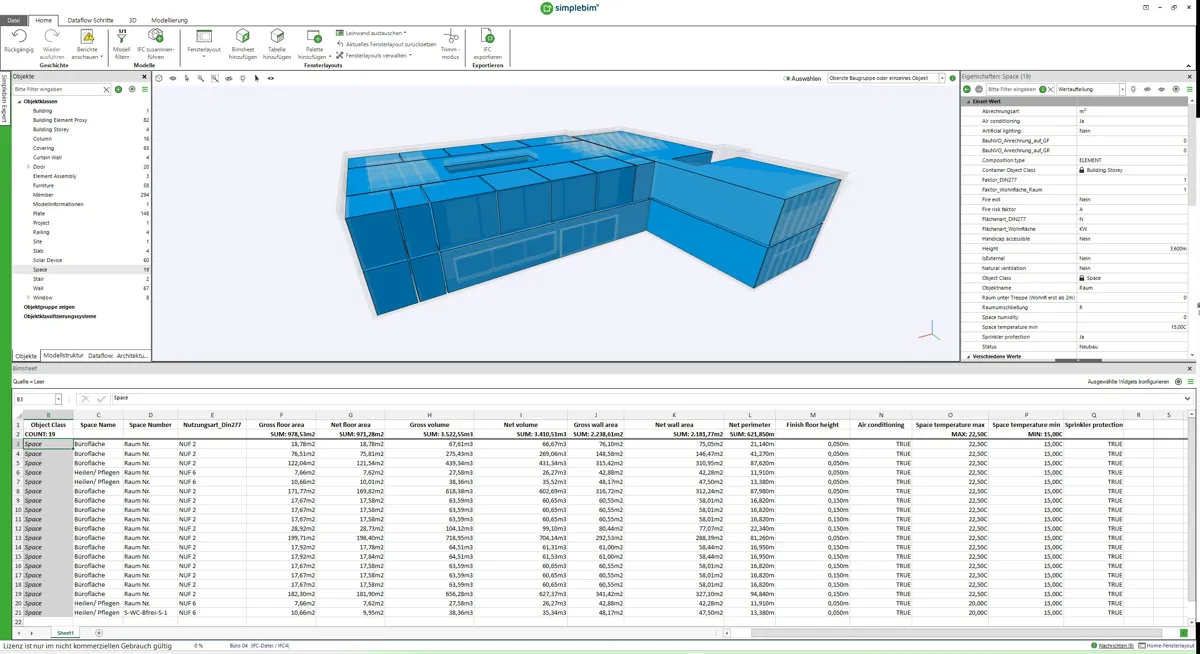

Mit Simplebim lassen sich vorhandene IFC- und BIM-Daten untersuchen, umstrukturieren, bereinigen, anreichern und validieren. Eigenschaften und Werte können vereinheitlicht, Modellstrukturen harmonisiert und nicht benötigte Informationen entfernt werden.
Darüber hinaus lassen sich fehlende Informationen ergänzen oder benötigte Mengen aus der vorhandenen Geometrie ableiten.
Simplebim ersetzt dabei nicht das ursprüngliche BIM-Autorensystem. Die Aufgabe besteht vielmehr darin, vorhandene Modelldaten für ihre weitere Verwendung aufzubereiten.
Aus dem gelieferten IFC-Datenbestand entsteht so ein Modell, dessen Inhalte besser auf den nächsten Arbeitsschritt abgestimmt sind.
Typische Aufgaben bei der IFC-Datenaufbereitung
Welche Bearbeitung sinnvoll ist, hängt vom jeweiligen Prozess ab. Häufig geht es um vier Aufgabenbereiche:
Modelle reduzierenNicht benötigte Inhalte entfernen und zweckbezogene Untermodelle erzeugen.
Daten vereinheitlichenEigenschaften, Werte und Modellstrukturen harmonisieren, damit sie sich in nachgelagerten Prozessen besser verwenden lassen.
Informationen ergänzenFehlende Informationen hinzufügen oder benötigte Mengen aus der Modellgeometrie ableiten.
Wiederkehrende Abläufe standardisierenDefinierte Verarbeitungsschritte lassen sich mit BIM Dataflows wiederverwenden. Dadurch müssen dieselben Abläufe bei Modellupdates nicht jedes Mal neu eingerichtet werden.
Nicht das IFC-Format allein entscheidet
Für die Nutzbarkeit eines BIM-Modells ist deshalb nicht nur entscheidend, dass eine IFC-Datei vorliegt.
Qualität, Umfang und Struktur der enthaltenen Informationen müssen zum vorgesehenen Zweck passen.
Genau darin liegt ein wesentlicher Unterschied zwischen einem IFC-Modell, das sich lediglich öffnen lässt, und einem Modell, dessen Daten sich im nächsten Prozessschritt tatsächlich sinnvoll weiterverwenden lassen.
Im nächsten Beitrag: vom Gesamtmodell zum Arbeitsmodell
Ein anschauliches Beispiel dafür ist die Modellgröße.
Warum sollte ein vollständiges IFC-Gesamtmodell weitergegeben werden, wenn ein Projektbeteiligter nur einen bestimmten Teil davon benötigt?
Im nächsten Beitrag zeigen wir, wie sich aus umfangreichen IFC-Modellen zweckbezogene Arbeitsmodelle erstellen lassen und welche Vorteile es haben kann, nicht benötigte Inhalte gezielt zu entfernen.
